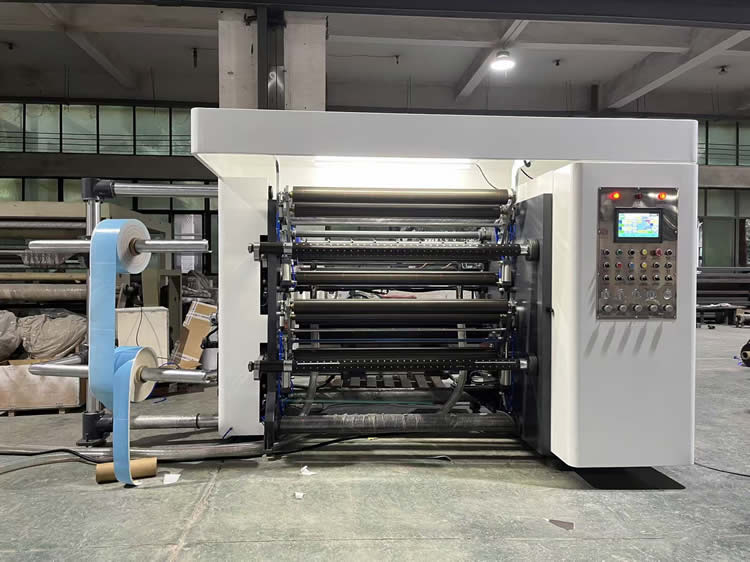

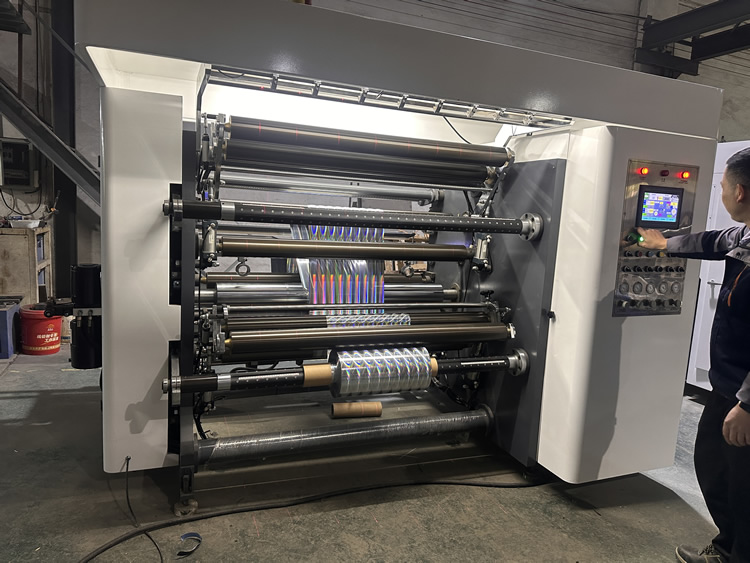

JD-DFQ1300N型電腦控制分切機，采用三電機系統，無軸液壓上料，CCD模擬糾偏等優良配置。
技術參數：
1、 分切材料： 塑料薄膜、紙張等筒狀類材料
2、 分切有效寬度：300-1300 mm
3、 機械速度：350m/min
4、 分切速度：300m/min（視材料而定）
5、 放卷直徑：￠800mm ￠3"、￠6"機械卡頭（無軸放卷）
6、 收卷直徑：2X￠600mm 2x￠3"氣漲軸鎖緊（瓦片式）
7、 主電機：7.5kw異步伺服電機
8、 收卷電機：2X5.5KW異步伺服電機
9、 放卷張力：2X100NM磁粉制動器
10、 廢邊風機：2.2KW三相電機（負壓吸廢型）
11、 傳動方式：同步皮帶
12、 導輥：￠100X1350 mm硬鋁合金鋁輥 HV700型，
13、 機械結構：鑄鐵及鋼板
14、 糾偏范圍：150mm 誤差±0.2mm
15、 整機功率：約20kw AC380V 三相五線制
16、 整機重量：約3500KG
17、 外形尺寸：3800mm(長)X2200mm(寬)X2000mm(高)
二、 配置：
1、 主控：采用深圳匯川公司PLC及北京昆侖人機界面，具有計米自動停機，剩余量自動檢測，線速度自動調速。
2、 收卷結構：采用懸臂式，配￠3"氣漲軸2條，配卸料架裝置。
3、 收卷張力：收卷采用2X5.5KW異步伺服電機，深圳匯川變頻器、及PLC聯控，具有預張力系統，全自動錐度張力控制。
4、 放卷結構：采用無軸放卷帶液壓提升
5、 放卷張力：采用2X100NM磁粉制動器及深圳匯川PLC聯控，具有預張力系統，全自動錐度張力控制
6、 主電機：采用三相交流5.5KW異步伺服電機，深圳匯川變頻器驅動。
7、 糾偏：采用臺灣普利源CCD跟線系統
8、 執行及鎖緊：采用氣動方式
9、 牽引：采用S型牽引輥組，帶牽引壓輥
10、 低壓電器：采用國產名優及進口
11、 氣動元件：采用國產名優
12、 傳動：同步皮帶
13、 分切方式：
①、擺壓式直刀分切系統 配直刀8套
②、擺壓式圓刀分切系統 配圓刀8套
14、 采用表面恒壓系統作收卷壓輥
15、 收卷配激光對刀裝置（配激光頭8套）
