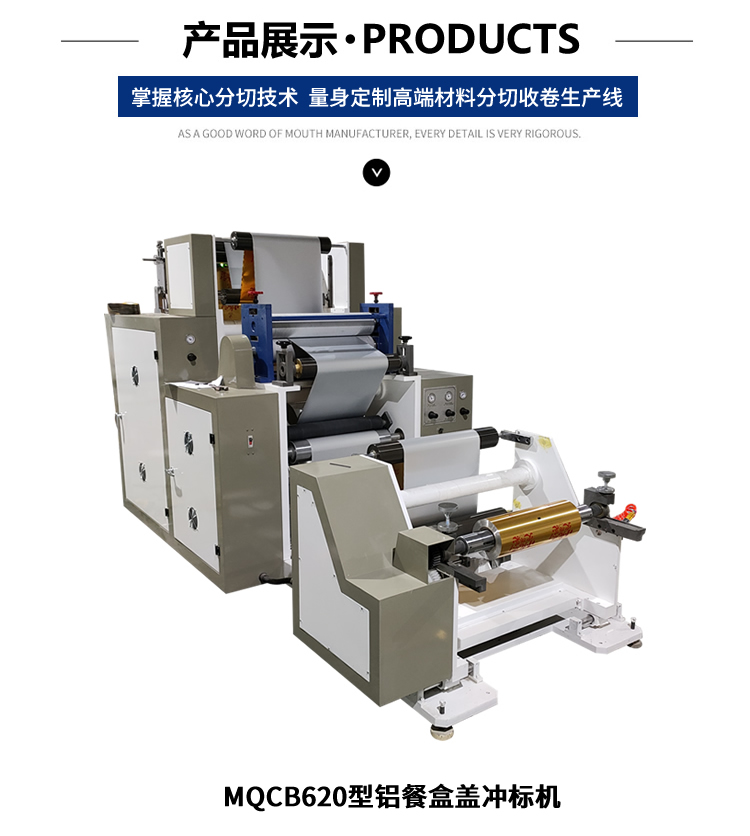

MQCB620型鋁箔餐盒蓋壓紋模切沖標機主要用于生產食品封口蓋（酸奶、果凍、奶茶、小罐茶等）鋁箔復合材料的壓紋、模切、沖標的功能。

一、技術參數：

1、模切材料：鋁箔(厚度0.04mm-0.08mm)

2、產品工藝: 鋁箔先模壓后沖標

3、模切有效寬度：580 mm

4、機械速度：100次/min

5、模切速度：30-80次/min(視產品工藝而定)

6、放卷直徑：￠600mm,￠3"氣脹軸(鍵條式)

7、牽引電機：0.75kw變頻電機帶減速機

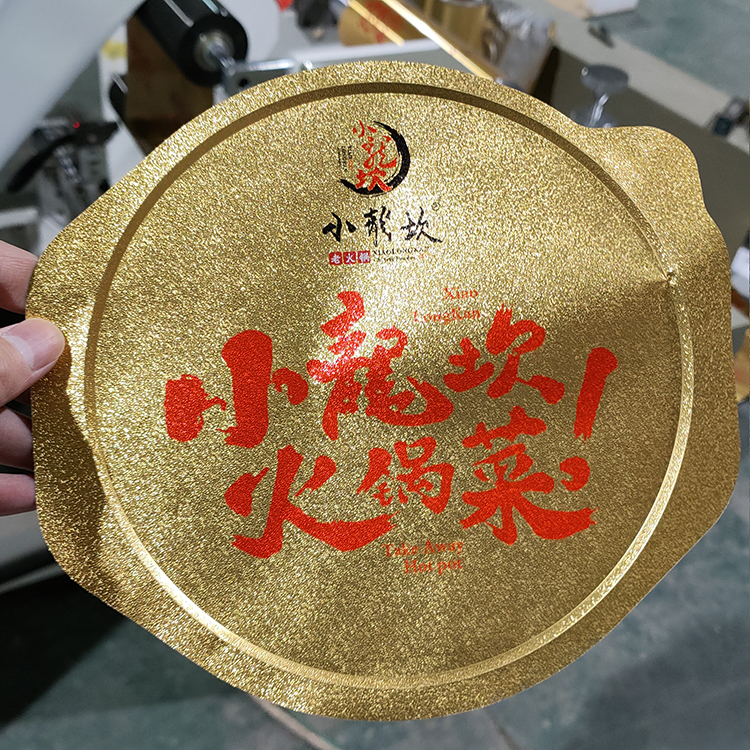

8、鋁餐盒蓋產品尺寸: 寬度220mm，長度150mm（由需方提供尺寸）

9、沖標磨具傳動電機：3.7KW變頻電機帶減速機

10、定長拉料電機：2.9KW伺服電機

11、放卷張力：50NM磁粉制動器

12、糾偏：用于邊緣控制，探頭固定在過渡臺上，放卷架可在放卷架

底板上隨動，糾編范圍：±75mm。

13、套準精度：±1mm,有印刷時，跟色標。

14、傳動方式：同步皮帶、鏈條

15、導軸：￠80硬鋁合金鋁輥 HV700型

16、機械結構：40mm厚鋼板

17、工作電壓：三相五線制  AC380V

18、整機功率：約8KW

19、整機重量：約2500KG

二、配置：

1、 主控：采用PLC及人機界面，具有模切到數自動做標記功能，方便

員工操作。

2、牽引電機：采用0.75KW獨立電機帶減速機，變頻器及PLC聯控。

3、模具傳動電機：采用3.7KW變頻電機帶減速機，匯川變頻器及PLC聯控。

4、定長拉料電機：采用2.9KW伺服電機，PLC控制。

5、放卷：采用50N/M磁粉制動器張力自動調節

6、執行及鎖緊：采用氣動方式

7、牽引：采用氣動合壓牽引

8、配2付模具( 模切圖案由客戶提供 )

9、配一套硬質壓紋輥(花紋是鋁餐盒蓋花紋，需方?jīng)]有特殊要求的話)

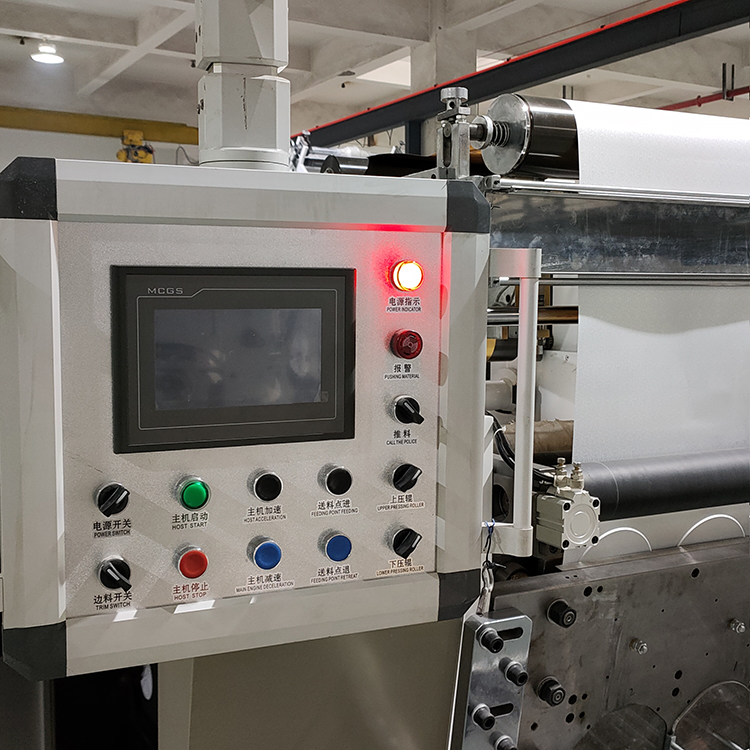

PLC控制面板

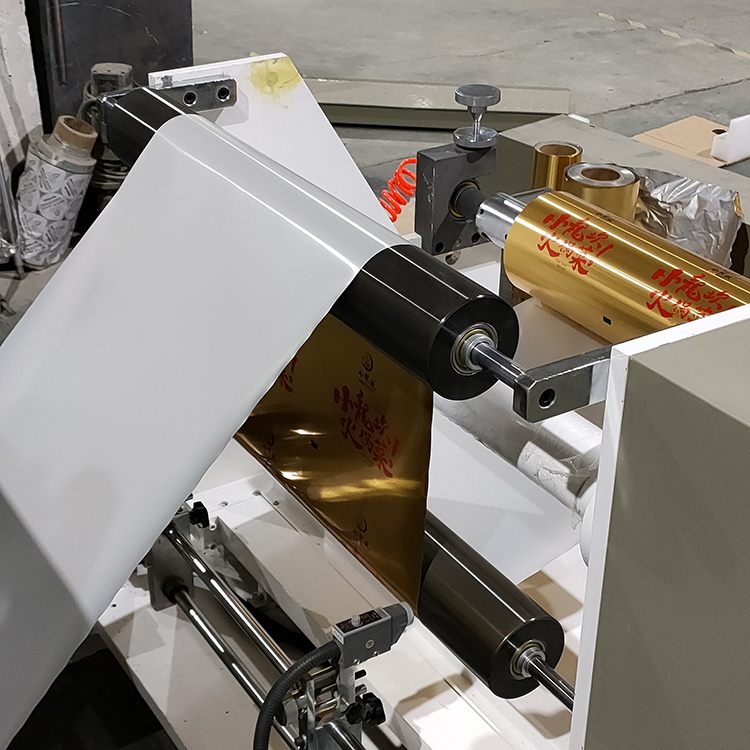

牽引

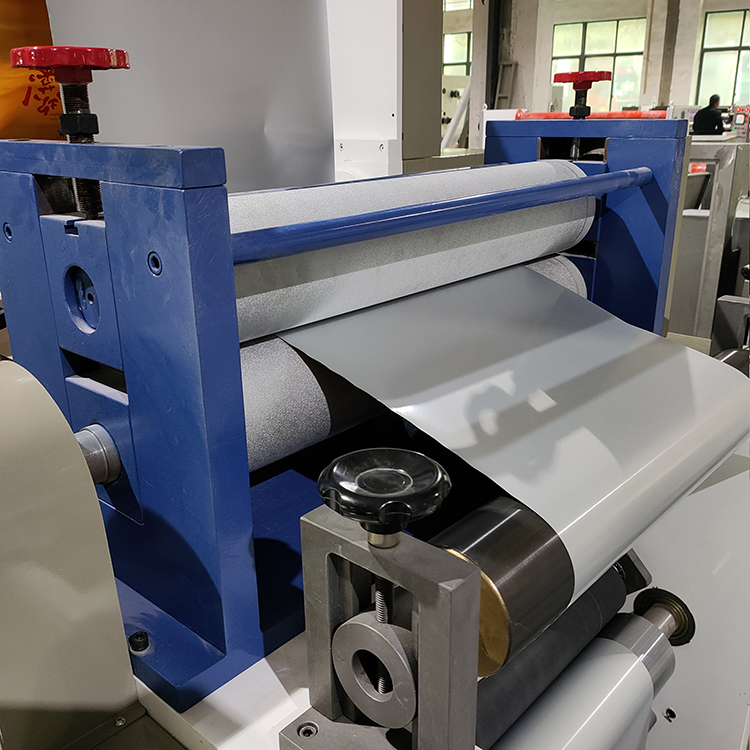

壓紋

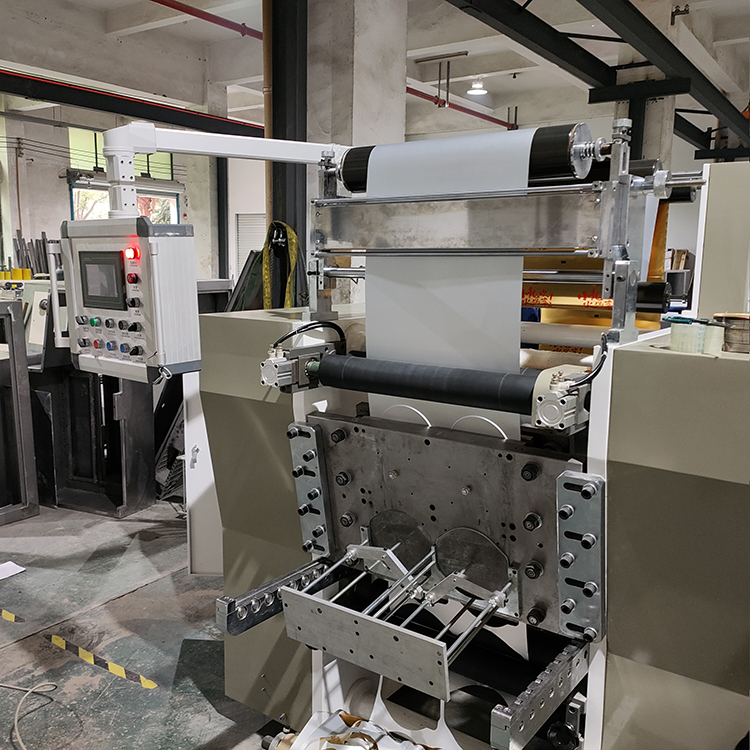

沖標模具

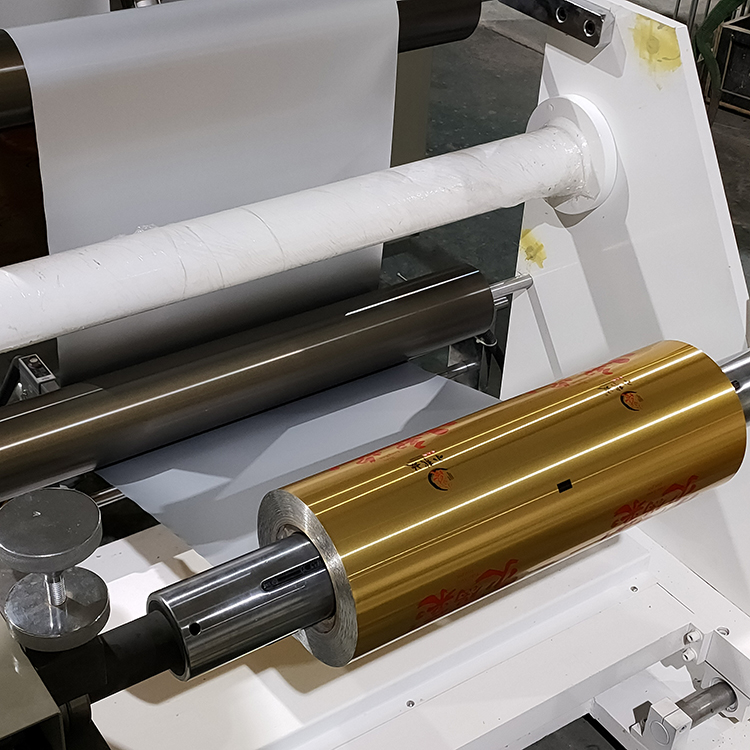

原料放卷

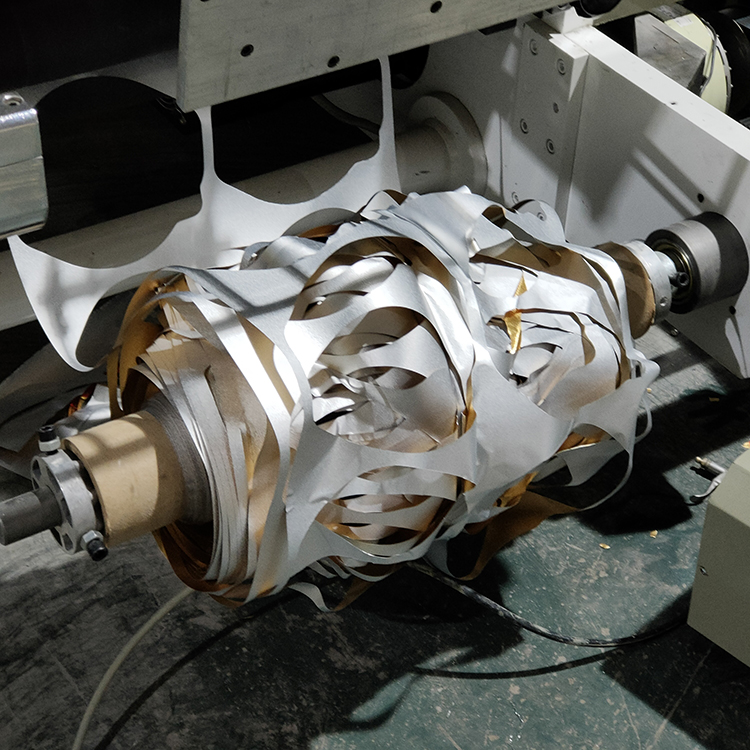

廢料收卷
